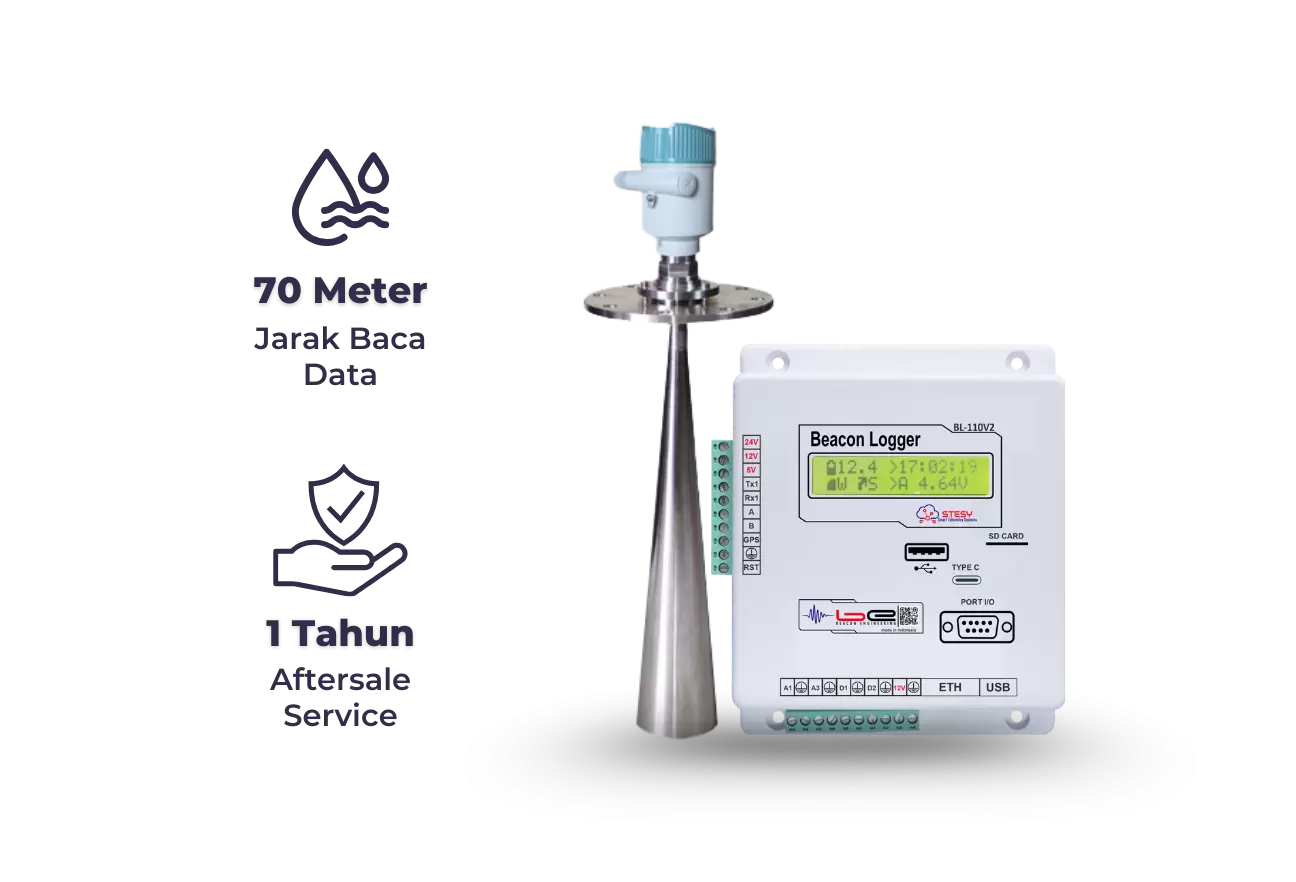

Telemetri Terbaik untuk Aliran Bendungan dan Waduk Besar
AWLR tipe ini menggunakan high end radar level sensor dengan jarak baca hingga 70 meter. Dilengkapi dengan Data Logger BL-110 yang mendukung penggunaan sensor tunggal, AWLR ini adalah solusi tepat pemantauan air di aliran dengan volume besar. Selain itu, AWLR tipe ini juga sangat ideal untuk area yang mengalami fluktuasi air sangat tinggi akibat pasang surut.
Solusi tepat pemasangan di wilayah:

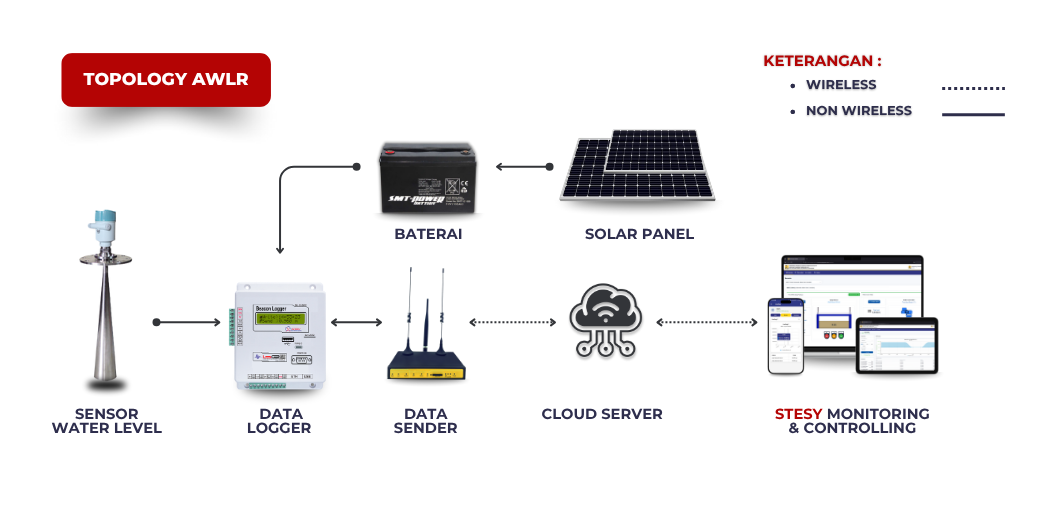

Bagaimana topologi perangkat WLR seri BE WLR-100-R700?
High End Radar Level Sensor
- Jangkauan pengukuran hingga 70 meter
- Akurasi pengukuran tinggi, akurasi hingga ±15 mm
- Deteksi permukaan aliran dengan berbagai karakteristik
- Berbasis radar 26 GHz (non-kontak)
Komunikasi Data yang Fleksibel
Pengambilan dan distribusi data menjadi lebih mudah dengan konektivitas fleksibel:
- Opsi GSM atau Satelit disesuaikan dengan kondisi lapangan
- Kemudahan Setting dengan Bluetooth dan WiFi
- Data terunduh online maupun offline
- Format unduhan berupa CSV (Excel)
- Penampil data dan parameter dengan layar LCD 16 x 2
- Kapasitas penyimpanan lokal besar hingga 16 GB
Ramah Energi dan Tahan Lama
Mendukung operasional jangka panjang dengan keunggulan:
- Menggunakan 2 panel surya 100WP dengan efisiensi tinggi (15.3%)
- Dilengkapi baterai cadangan 12V/50Ah Deep Cycle
- Regulator DC internal menyediakan 5V, 12V, dan 24V
- Pengoperasian hemat daya, cocok untuk lokasi terpencil
- Backup memori SRAM menjaga data saat listrik padam
Daya Tahan Tinggi di Lapangan
Dirancang untuk kondisi ekstrem dan instalasi luar ruang:
- Tahan suhu ekstrem dari -40°C hingga 250°C
- Rating proteksi IP67 & Explosion-proof (Exia II C T6 Ga), aman digunakan di area berisiko tinggi
- Material anti-korosi & desain rugged
BL Logger 110
| Connectivity & Communication | |
|---|---|
| Internet Connection |
4G Wireless Router, LAN ports, Wi-Fi transmission channel |
| Communication Ports |
1x Serial Data RS232, 1x Modbus RS485, 1x USB Port, 1x Ethernet Port (TCP/IP), 1x DB9 Serial Port, 1x Type-C Port, Dual Mode Bluetooth (Classic and BLE) |
| Data Download |
Supports local Wi-Fi connection |
| Positioning System |
Integrated GPS Module for location tracking |
| Processing & Memory | |
| Processor |
STM32F407xx (Arm Cortex 32-bit) |
| Clock Speed |
Up to 168 MHz |
| Memory |
SRAM 192 KB |
| Input & Ouput | |
| Digital I/O |
2 |
| Analog Input |
2 Channels |
| ADC Resolution |
16-bit |
| Support Multisensor |
Not recommended |
| Power Supply & Regulation | |
| Operating Input Voltage |
10 - 24 VDC |
| Built-in DC Regulator Output |
5VDC, 12VDC, and 24VDC (for various sensor power supply) |
| Environmental & Durability | |
| Operating Temperature |
-40 to +85°C |
| Enclosure Material |
Flame-resistant ABS |
| Dimension |
125.6 x 45 x 155.6 mm |
| Display & Data Handling | |
| Display |
16x2 character LCD with green LED backlight |
| Data Format |
Excel (CSV File) |

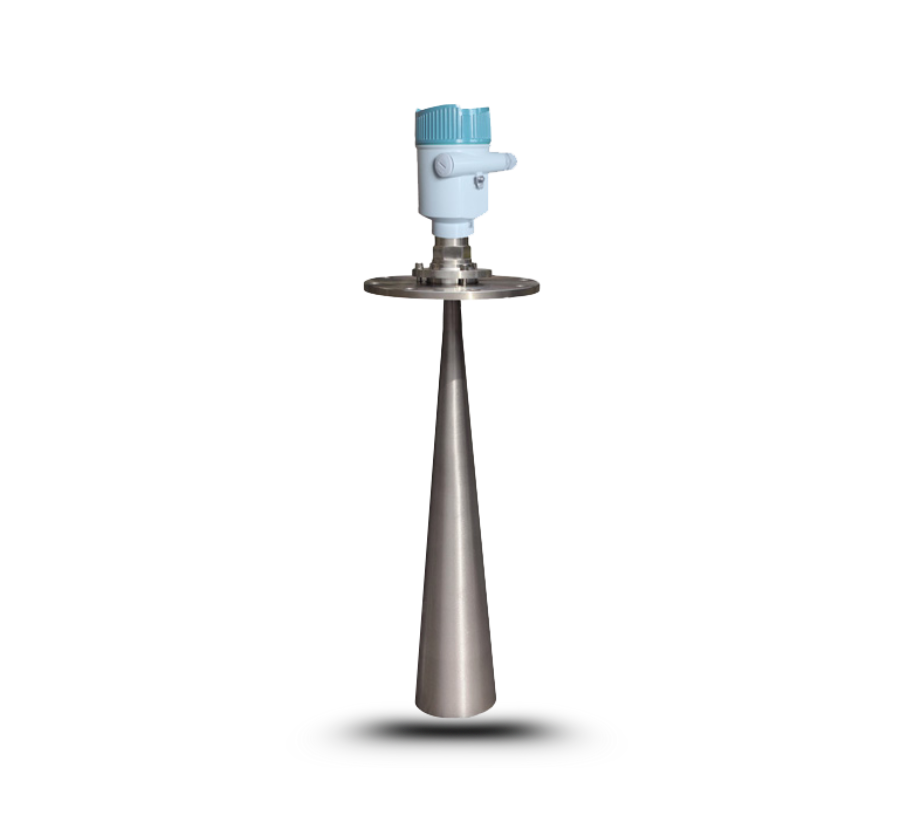

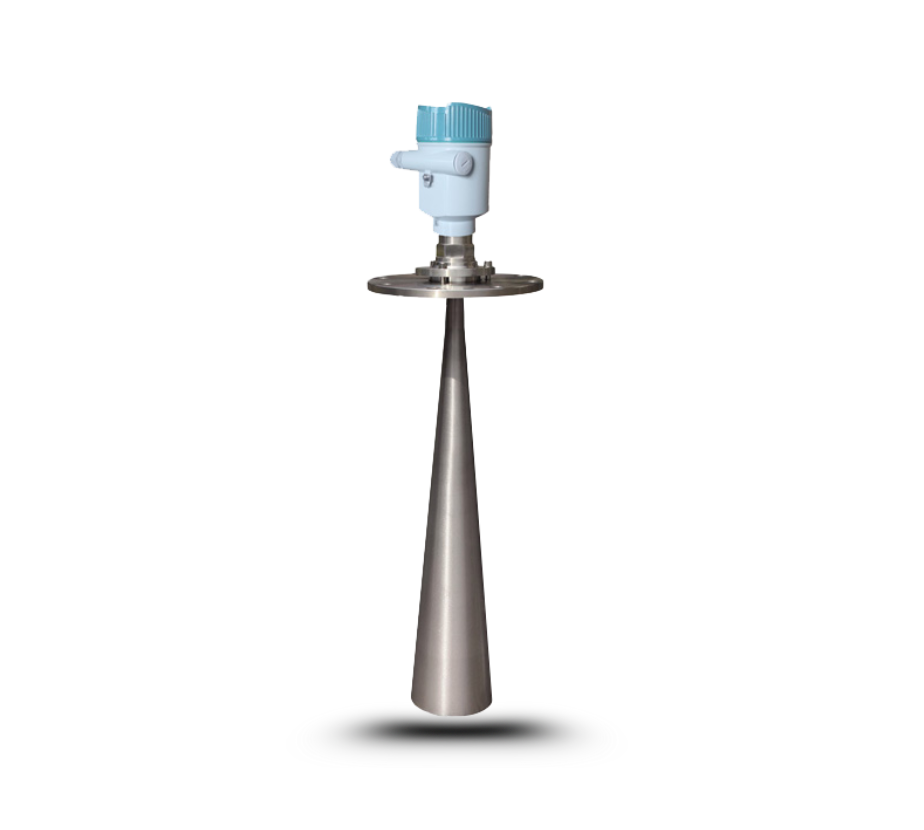

Water Level Sensor R700
.png)
| Measurement and Performance | |
|---|---|
| Sensor type |
26 GHz High-Frequency Radar Level Sensor |
| Range |
Max 70 meters |
| Dead Band |
- |
| Beam Width |
- |
| Data Resolution |
accuracy aprox. 15 mm |
| Object Detection |
Liquid surface, pole, free-running surfaces, works well in dusty environments |
| Response Time |
- |
| Operating Temperature |
-40 to 482°F (-40 to 250°C) |
| Environmental & Durability | |
| Packaging |
Rugged, reliable in wet/dirty environments |
| Temperature Range |
-40 to 482°F (-40 to 250°C) |
| Humadity |
0 to 100% operating |
| Protection Rating |
P67, Explosion-proof: Exia II C T6 Ga |
| Materials & Construction | |
| Case material |
corrosion-resistant radar usage |
| Transducer Type |
Radar (non-contact), 26 GHz |
| Data & Communication | |
| Output Protocols |
Modbus, ASCII streaming |
| Output Format |
Configurable serial (9600–115200 baud, 8 data bits, 1 stop bit, no parity) |
| Transducer Frequency |
26 GHz |
| Temperature Compensation |
- |
