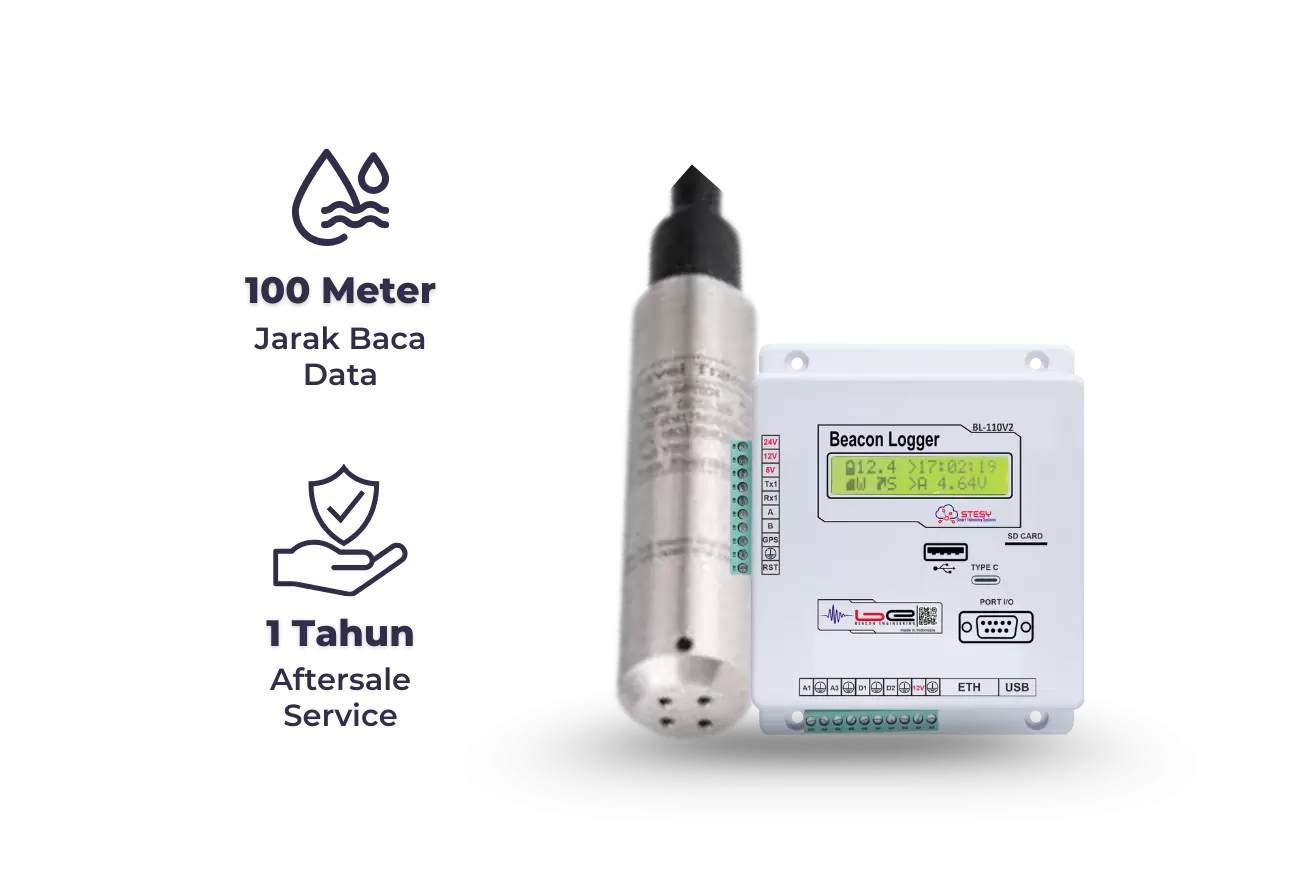

Pengukuran Cerdas Level Air Berbasis Tekanan Hidrostatis
AWLR tipe ini menggunakan sensor tekanan dengan jarak baca hingga 100 meter. Dilengkapi dengan Data Logger BL-110 yang mendukung penggunaan sensor tunggal, AWLR ini adalah solusi tepat pemantauan level air di area tertutup dan sulit dijangkau. AWLR jenis ini juga tidak terpengaruh oleh gangguan visual sehingga ideal untuk aliran dengan sedimentasi tinggi.
Solusi tepat pemasangan di wilayah:
Bagaimana topologi perangkat WLR seri BE WLR-100-TD100?
Jangkauan Ukur Sangat Tinggi
Logger dan sensor tekanan pada ALWR ini bekerja secara presisi untuk menjamin data yang akurat.
- Jangkauan pengukuran efektif hingga 100 meter
- Resoluai data tinggi ~0.086 mm (±0.003% F.S.)
- Response time cepat ≤10 ms
- Pengukuran berbasis tekanan
Komunikasi Data yang Fleksibel
Pengambilan dan distribusi data menjadi lebih mudah dengan konektivitas fleksibel:
- Opsi GSM atau Satelit disesuaikan dengan kondisi lapangan
- Kemudahan Setting dengan Bluetooth dan WiFi
- Data terunduh online maupun offline
- Format unduhan berupa CSV (Excel)
- Penampil data dan parameter dengan layar LCD 16 x 2
- Kapasitas penyimpanan lokal besar hingga 16 GB

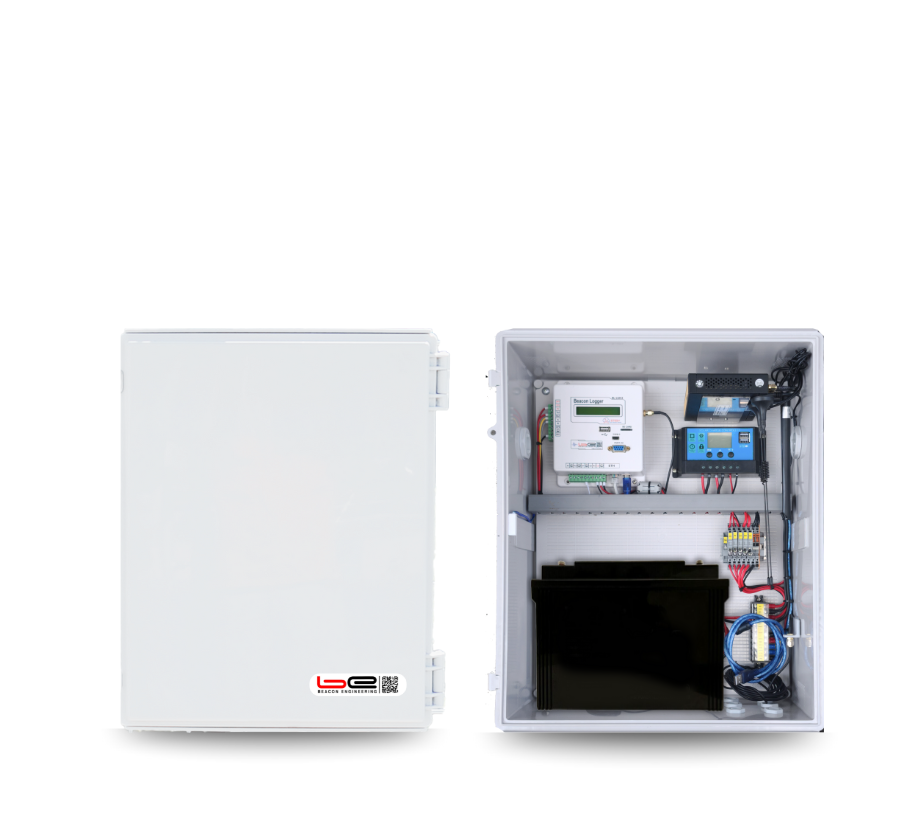

Ramah Energi dan Tahan Lama
Mendukung operasional jangka panjang dengan keunggulan:
- Menggunakan 2 panel surya 100WP dengan efisiensi tinggi (15.3%)
- Dilengkapi baterai cadangan 12V/50Ah Deep Cycle
- Regulator DC internal menyediakan 5V, 12V, dan 24V
- Pengoperasian hemat daya, cocok untuk lokasi terpencil
- Backup memori SRAM menjaga data saat listrik padam
Daya Tahan Tinggi di Lapangan
Dirancang untuk kondisi ekstrem dan instalasi luar ruang:
- Sensor dari baja tahan karat 316, rating IP68
- Tahan terhadap kelembaban hingga 100%
- Casing logger ABS tahan api, suhu kerja -40°C hingga +85°C
- Braket khusus untuk pemasangan panel surya yang kokoh
- Tahan terhadap getaran, hujan, panas, dan beban cuaca ekstrem lainnya

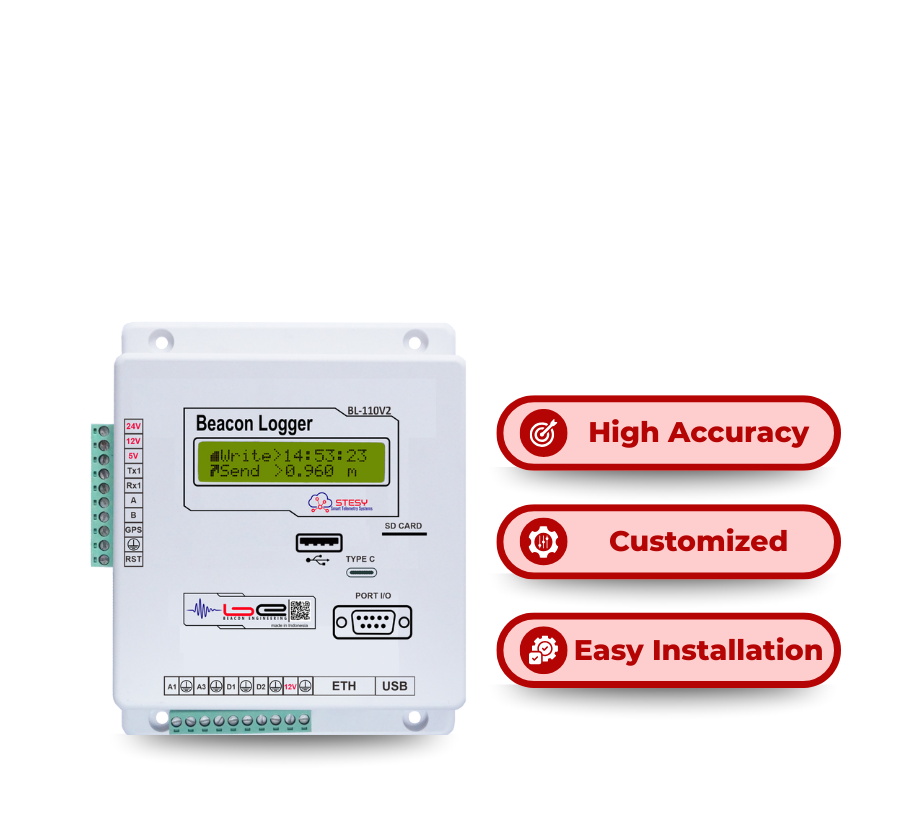

BL Logger 110
| Connectivity & Communication | |
|---|---|
| Internet Connection |
4G Wireless Router, LAN ports, Wi-Fi transmission channel |
| Communication Ports |
1x Serial Data RS232, 1x Modbus RS485, 1x USB Port, 1x Ethernet Port (TCP/IP), 1x DB9 Serial Port, 1x Type-C Port, Dual Mode Bluetooth (Classic and BLE) |
| Data Download |
Supports local Wi-Fi connection |
| Positioning System |
Integrated GPS Module for location tracking |
| Processing & Memory | |
| Processor |
STM32F407xx (Arm Cortex 32-bit) |
| Clock Speed |
Up to 168 MHz |
| Memory |
SRAM 192 KB |
| Input & Ouput | |
| Digital I/O |
2 |
| Analog Input |
2 Channels |
| ADC Resolution |
16-bit |
| Support Multisensor |
Not recommended |
| Power Supply & Regulation | |
| Operating Input Voltage |
10 - 24 VDC |
| Built-in DC Regulator Output |
5VDC, 12VDC, and 24VDC (for various sensor power supply) |
| Environmental & Durability | |
| Operating Temperature |
-40 to +85°C |
| Enclosure Material |
Flame-resistant ABS |
| Dimension |
125.6 x 45 x 155.6 mm |
| Display & Data Handling | |
| Display |
16x2 character LCD with green LED backlight |
| Data Format |
Excel (CSV File) |

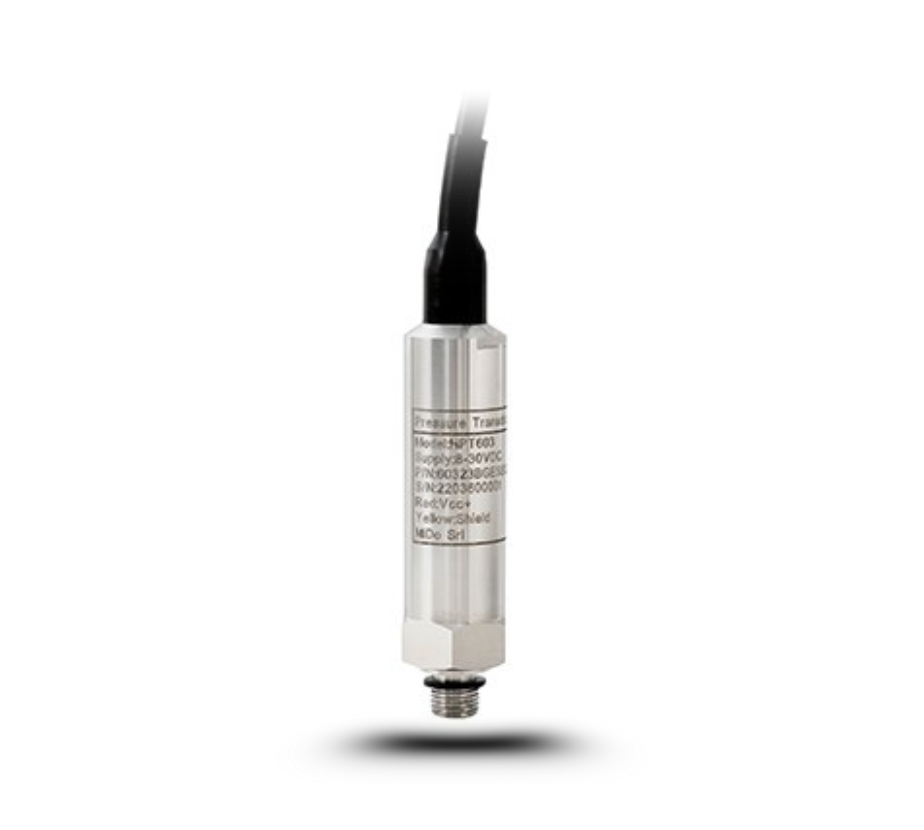

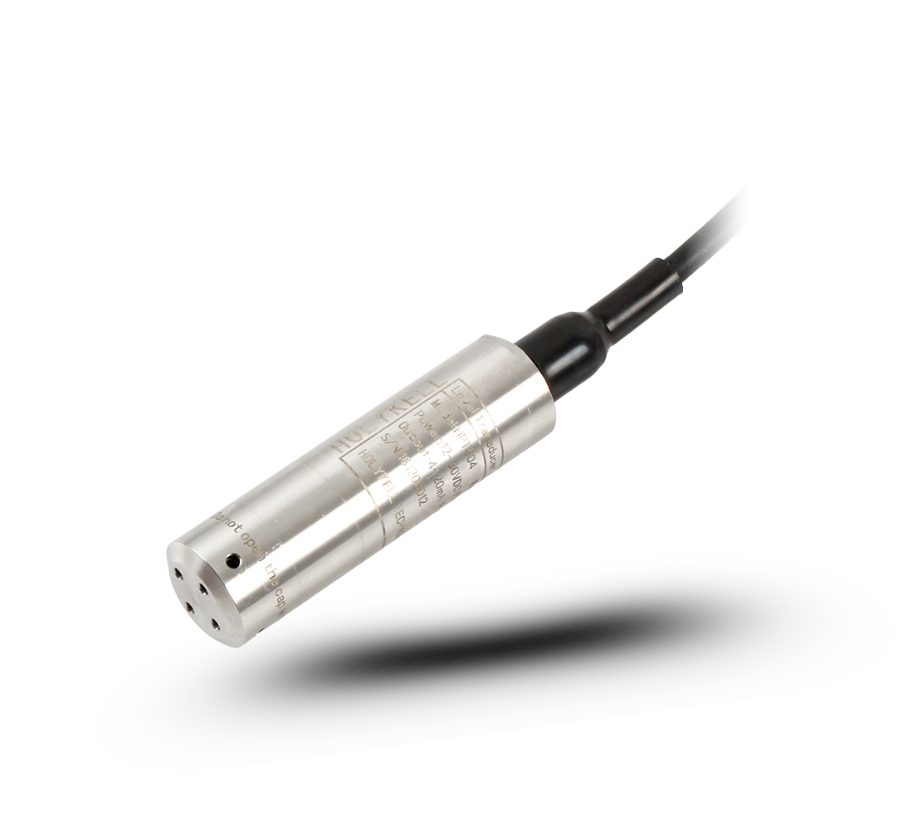

Water Level Sensor TD100
.png)
| Measurement and Performance | |
|---|---|
| Sensor type |
Pressure Water Level Sensor |
| Range |
0.5 – 100 meters |
| Dead Band |
- |
| Data Resolution |
Approx. ≤0.003% F.S. (~0.086 mm) |
| Response Time |
≤10 ms |
| Object Detection |
measures pressure |
| Operating Temperature |
-40 to 176°F (-40 to 80°C) |
| Beam Width |
- |
| Environmental & Durability | |
| Packaging |
Fixed cable with vented tube; waterproof (IP68) |
| Temperature Range |
-40 to 176°F (-40 to 80°C) |
| Humadity |
0 to 100% operating |
| Protection Rating |
IP68; lightning protection (>8000V) |
| Materials & Construction | |
| Case material |
316L Stainless Steel |
| Transducer Type |
- |
| Data & Communication | |
| Output Protocols |
RS485 Modbus RTU, SDI-12, 4–20 mA |
| Output Format |
Modbus registers, SDI-12 ASCII format |
| Transducer Frequency |
- |
