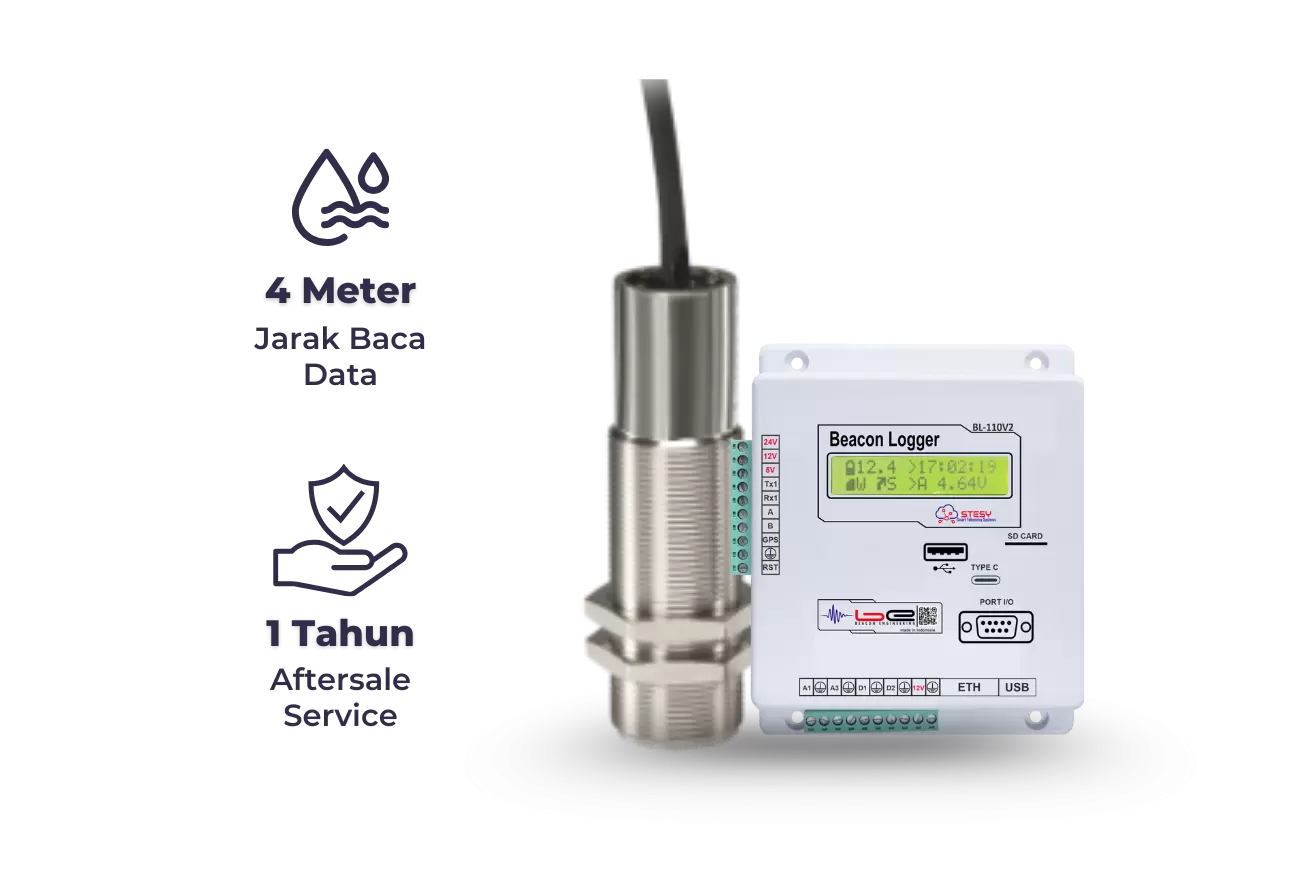

BE WLR-100-U014

Telemetri Tepat untuk Aliran Kecil Hingga Menengah

AWLR tipe ini menggunakan sensor ultrasonik dengan jarak baca hingga 4m. Dilengkapi dengan Data Logger BL-110 yang mendukung penggunaan sensor tunggal, AWLR ini adalah solusi tepat pemantauan air di aliran kecil hingga menengah dan sangat ideal untuk area yang membutuhkan pembacaan interval tinggi.

Unduh Brosur
- Lokal
- Sektoral

Solusi tepat pemasangan di wilayah:

Kanal Irigasi

Drainase

Kolam Retensi

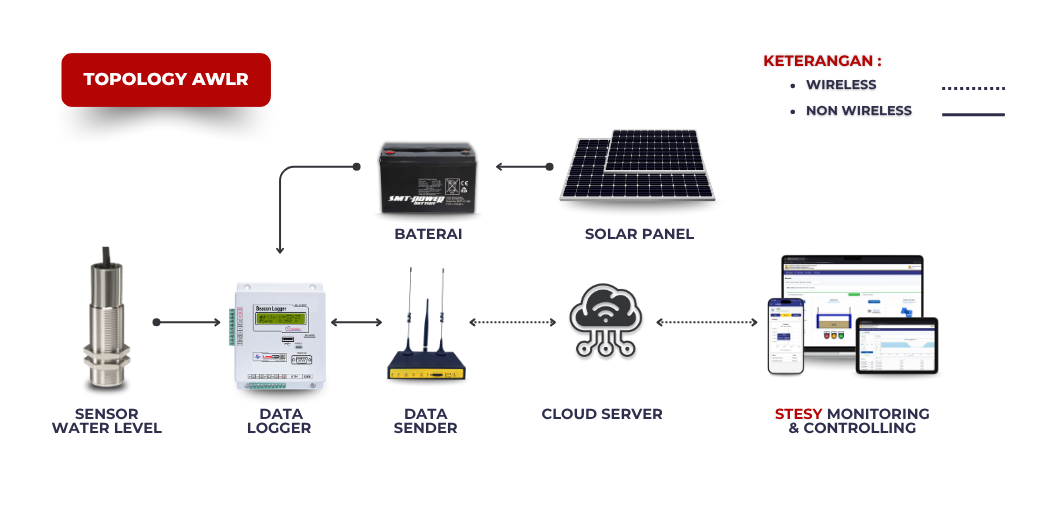

Bagaimana topologi perangkat AWLR seri BE WLR-100-U014?

Daya Tahan Tinggi di Lapangan

Dirancang untuk kondisi ekstrem saat instalasi di kondisi ekstrem:

Sensor dari baja tahan karat 316, rating IP68
Tahan terhadap kelembaban hingga 100%
Casing logger ABS tahan api, suhu kerja -40°C hingga +85°C
Braket khusus untuk pemasangan panel surya yang kokoh
Tahan terhadap getaran, hujan, panas, dan beban cuaca ekstrem lainnya

Ramah Energi dan Tahan Lama

Mendukung operasional jangka panjang dengan keunggulan:

Menggunakan 2 panel surya 100WP dengan efisiensi tinggi (15.3%)
Dilengkapi baterai cadangan 12V/50Ah Deep Cycle
Regulator DC internal menyediakan 5V, 12V, dan 24V
Pengoperasian hemat daya, cocok untuk lokasi terpencil
Backup memori SRAM menjaga data saat listrik padam

Komunikasi Data yang Fleksibel

Pengambilan dan distribusi data menjadi lebih mudah dengan berbagai opsi konektivitas:

Koneksi 4G, LAN, dan Wi-Fi
Output data Modbus & ASCII
Format file berupa CSV (Excel) yang mudah diolah
Unduh data via koneksi Wi-Fi lokal
LCD 16x2 untuk tampilan langsung di lapangan
Kapasitas penyimpanan besar dengan SD Card hingga 16 GB

Pengukuran Presisi dan Stabil

Logger dan sensor bekerja secara presisi untuk menjamin data yang akurat.

Sensor ultrasonik beresolusi tinggi (0.086 mm/count)
Jarak ukur efektif hingga 4 meter
Deadband rendah (< 100 mm)
Update rate cepat hingga 20 Hz
Prosesor STM32F407xx dengan ADC 16-bit dan frekuensi 168 MHz

BL Logger 110

Connectivity & Communication
Internet Connection	4G Wireless Router, LAN ports, Wi-Fi transmission channel
Communication Ports	1x Serial Data RS232, 1x Modbus RS485, 1x USB Port, 1x Ethernet Port (TCP/IP), 1x DB9 Serial Port, 1x Type-C Port, Dual Mode Bluetooth (Classic and BLE)
Data Download	Supports local Wi-Fi connection
Positioning System	Integrated GPS Module for location tracking
Processing & Memory
Processor	STM32F407xx (Arm Cortex 32-bit)
Clock Speed	Up to 168 MHz
Memory	SRAM 192 KB Backup SRAM 4 KB Flash Memory up to 1 MB SD Card support up to 16 GB SD Card Slot Available
Input & Ouput
Digital I/O	2
Analog Input	2 Channels
ADC Resolution	16-bit
Support Multisensor	Not recommended
Power Supply & Regulation
Operating Input Voltage	10 - 24 VDC
Built-in DC Regulator Output	5VDC, 12VDC, and 24VDC (for various sensor power supply)
Environmental & Durability
Operating Temperature	-40 to +85°C
Enclosure Material	Flame-resistant ABS
Dimension	125.6 x 45 x 155.6 mm
Display & Data Handling
Display	16x2 character LCD with green LED backlight
Data Format	Excel (CSV File)

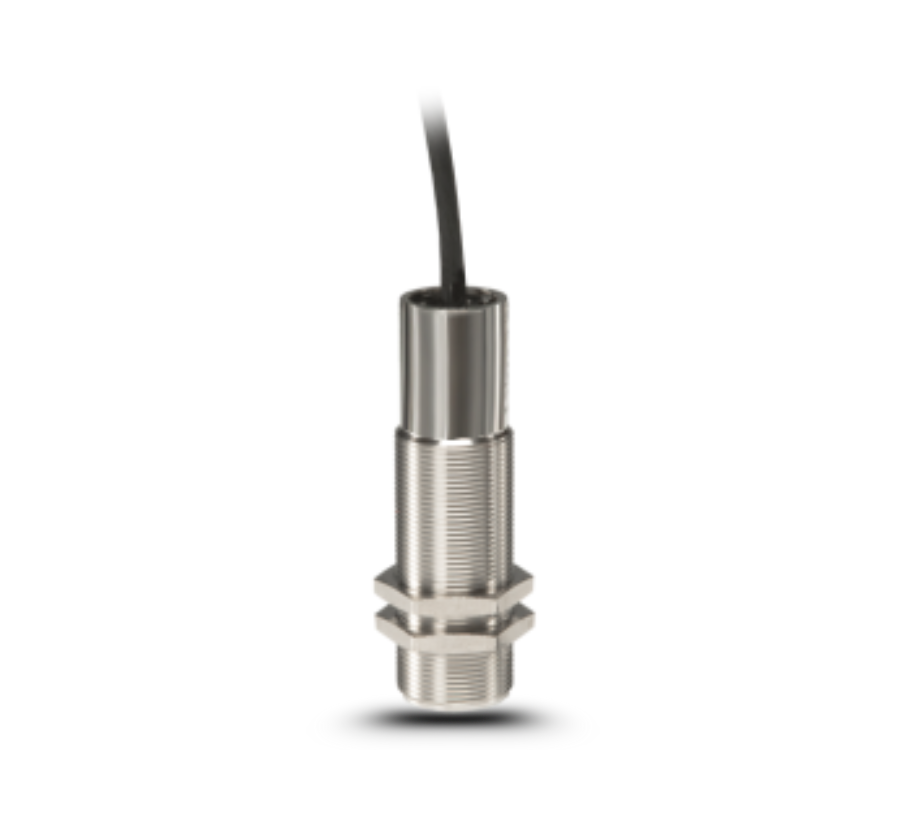

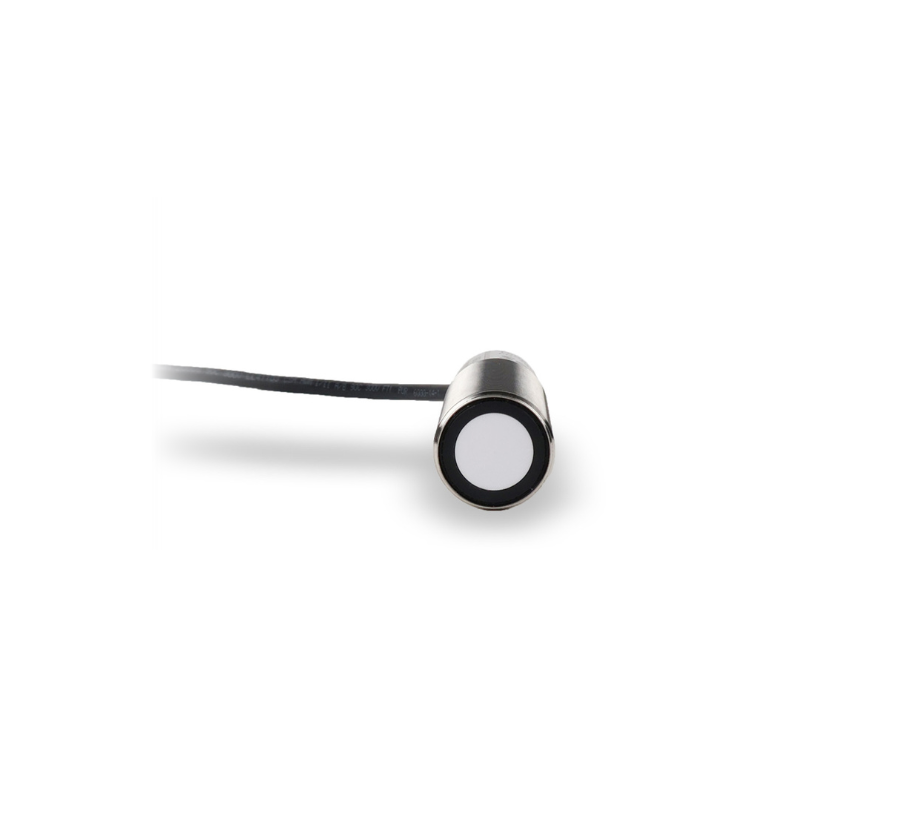

Water Level Sensor U014

Measurement and Performance
Sensor type	Ultrasonic Water Level US-150-5M
Range	0.1 - 3 meters (max.4 meters)
Dead Band	< 4 in. (100 mm)
Beam Width	6° ± 1° off-axis @ -3 dB
Object Detection	liquid surface, flat or curved objects
Operating Temperature	-40 to 158 F (-40 to 70 C)
Data Resolution	0.0034 in. (0.086 mm) per count
Response Time	Ready time < 1 second after power application
Environmental & Durability
Packaging	Rugged for reliable performance in wet or dirty environments
Temperature Range	-40 to 158°F (-40 to 70°C)
Humadity	0 to 100% operating
Protection Rating	NEMA-4X, NEMA-6P, IP68
Materials & Construction
Case material	316 stainless steel
Transducer Type	Ruggedized Piezoelectric
Data & Communication
Output Protocols	Modbus, ASCII streaming
Output Format	Five ASCII distance characters followed by Carriage Return
Transducer Frequency	50 kHz
Temperature Compensation	Selectable
