Apa itu pintu air otomatis?

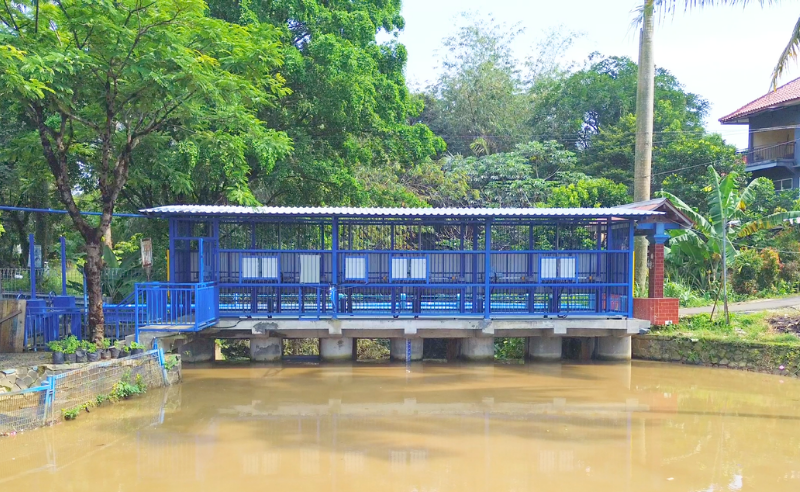

Foto pintu air otomatis dan control panel manual Pintu Air Bagi Sadap BKC III Katulampa. (Sumber: Dokumentasi Beacon Engineering)

Pintu air otomatis adalah sistem pengatur aliran yang dapat membuka dan menutup secara terukur menggunakan kontrol elektronik.

Sistem ini dipakai untuk menjaga distribusi air lebih presisi, terutama di jaringan Pintu Air Irigasi yang melayani banyak saluran. Saat terhubung dengan sistem SCADA, operator bisa memantau dan mengendalikan dari dashboard tanpa selalu hadir di lokasi.

Pada praktiknya, pintu air otomatis mengurangi ketergantungan pada operasi manual yang rawan terlambat.

Keterlambatan buka-tutup bisa memicu genangan di hilir atau kekurangan air di area layanan. Karena itu, otomatisasi menjadi langkah realistis untuk meningkatkan pelayanan dan akuntabilitas operasi.

Apa Saja Komponen Perangkat Pintu Air Otomatis Irigasi dan Bendung?

Agar pintu air otomatis dapat beroperasi stabil di lapangan, perangkat AWGC dirancang sebagai satu paket sistem dengan enam komponen utama, yaitu data logger, motor dan gearbox, control panel, data sender, solar panel, dan baterai.

Keenam komponen ini bekerja saling terhubung untuk memastikan pintu dapat bergerak sesuai perintah, sekaligus tetap terpantau dari pusat kendali.

• Data Logger

Foto data logger Beacon Engineering seri BL-1100 untuk sistem pintu air otomatis. (Sumber: Beacon Engineering)

Data Logger berperan sebagai “otak pencatat” yang merekam data operasional, seperti waktu buka-tutup, status perangkat, dan parameter pendukung yang dibutuhkan.

Komponen ini juga menjadi dasar untuk otomasi dan kendali jarak jauh karena semua informasi sistem dikumpulkan secara rapi. Data dari data logger kemudian menjadi bahan pemantauan di dashboard.

• Gate Control Manual (GCM)

Foto manual GCM (Gate Control Manual) untuk sistem pintu air irigasi dan bendung. (Sumber: dokumentasi Beacon Engineering)

Komponen ini merupakan bagian penggerak yang melakukan pekerjaan fisik membuka dan menutup pintu. Motor menghasilkan tenaga putar, lalu gearbox mengubahnya menjadi torsi yang lebih kuat agar mampu menggerakkan mekanisme pintu dengan halus dan aman. Kombinasi ini memastikan bukaan pintu bisa diatur bertahap sesuai target.

• Actuator Pintu

Foto actuator intake untuk sistem pintu air irigasi dan bendung. (Sumber: dokumentasi Beacon Engineering)

Menurut Engineering Library, actuator adalah komponen penggerak yang mengubah perintah kontrol menjadi gerakan fisik untuk membuka, menutup, atau mengatur bukaan pintu air.

Actuator menerima sinyal dari GCM, lalu menghasilkan tenaga mekanis untuk mengatur pembukaan fisik pintu air.

• Solar Panel

Solar panel menyediakan sumber energi utama dengan mengubah sinar matahari menjadi listrik. Daya yang dihasilkan dipakai untuk menjalankan sistem sekaligus mengisi baterai. Ini membuat perangkat lebih mandiri, terutama untuk lokasi yang jauh dari jaringan listrik.

• Baterai

Foto baterai dalam sistem pintu air otomatis. (Sumber: dokumentasi Beacon Engineering)

Berfungsi sebagai penyimpan energi agar perangkat tetap beroperasi saat malam hari atau ketika intensitas matahari rendah.

Dengan baterai, sistem tetap bisa melakukan monitoring dan menjalankan perintah buka-tutup sesuai kebutuhan. Stabilitas baterai juga penting untuk menjaga telemetri dan alarm tetap aktif sepanjang waktu.

Bagaimana Sistem kerja Pintu Air Otomatis?

Topologi perangkat sistem monitoring pintu air otomatis Beacon Engineering. (Sumber: Dokumentasi internal Beacon Engineering)

Secara sederhana, sistem ini bekerja dengan cara sensor membaca kondisi Tinggi Muka Air (TMA). Selanjutnya, alat kontrol menentukan apakah pintu air harus dibuka atau ditutup.

Terakhir, motor atau aktuator akan menggerakkan pintu sesuai target bukaan.

Data dari lapangan kemudian dikirim ke dashboard pemantauan atau Supervisory Control and Data Acquisition (SCADA) supaya dapat dipantau real-time, termasuk status bukaan pintu dan perubahan TMA.

Sementara itu, SCADA berperan sebagai “ruang kontrol” untuk memantau, memberi alarm, dan mengatur banyak pintu dari satu dashboard.

Apa Saja Manfaat Pintu Air Otomatis?

Pintu air otomatis memberi manfaat besar untuk operasi pintu air irigasi karena respon buka–tutup menjadi lebih cepat dan terukur mengikuti kondisi lapangan.

Keuntungan lain mekanisme pintu air berbasis mikrokontroler ini yaitu:

1. Pengambilan keputusan motorisasi pintu air berkali lipat lebih cepat
2. Kendala personil yang harus secara langsung turun ke pintu air dapat teratasi
3. Meminimalisasi risiko kecelakaan kerja bagi personil di lapangan
4. Mampu memberikan data secara akurat kapan pun
5. Dapat diakses dimanapun selagi masih terhubung dengan jaringan internet

Dengan demikian, sistem pintu air otomatis ini dapat membantu manajemen pengelolaan air dengan jauh lebih efisien. Ingin tahu lebih lanjut soal pintu air otomatis? Hubungi Beacon Engineering GRATIS hari ini juga, KLIK DISINI
